Углубленное производство стальных конструкций — [Трехмерный атлас процессов стандартизации технического качества] — дает вам интуитивное понимание стальных конструкций: Глава 2 «Структура структуры»

Участок 2. Стыковка строительной площадки со стальными колоннами.

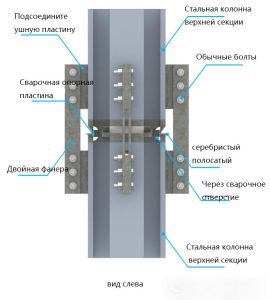

2.1 Сплошная стальная колонна, торцевая часть первой

скажите Примечание: 1. Точки установки и подъема верхней стальной колонны расположены в верхней части стальной колонны, а для подъема используются четыре точки подъема;

2. Перед подъемом необходимо очистить от грязи и плавающей ржавчины верхнюю поверхность нижней стальной колонны и нижнюю поверхность этой секции, чтобы обеспечить плотный контакт стыковых поверхностей верхней и нижней стальных колонн;

3. После того, как стальная колонна будет поднята на место, ее центральная линия должна совпадать с осевой линией нижней части стальной колонны, и должны быть приняты во внимание все стороны. Подвижная двойная фанера должна плавно вставляться в соответствующую установочную проушину колонны нижней секции. Соединительные болты следует нарезать резьбой, временную соединительную фанеру соединить, а затем приварить.

2.2 Стыковое соединение стальной колонны сплошной стенки 2

Примечание: 1. Точки установки и подъема верхней стальной колонны расположены в верхней части стальной колонны, а для подъема используются четыре временные соединительные проушины;

2. Перед подъемом необходимо удалить грязь и плавающую ржавчину с верхней поверхности нижней стальной колонны и нижней поверхности этой стальной колонны, чтобы обеспечить плотный контакт стыковых поверхностей верхней и нижней стальных колонн;
3. После того, как стальная колонна будет поднята на место, ее центральная линия должна совпадать с осевой линией нижней части стальной колонны, и следует учитывать все стороны. Подвижная двойная фанера должна плавно вставиться в соответствующую установочную проушину нижней колонны, соединительные болты должны быть нарезаны резьбой, а временная соединительная фанера должна быть соединена;
4. Минимальное расстояние между соседними полками поперечной колонны должно быть не менее 200 мм.

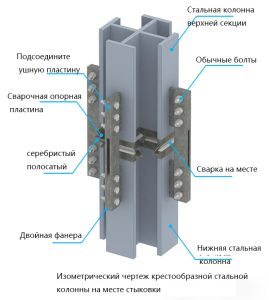

2.3 Стык первой стальной колонны с открытой стенкой

Примечание: 1. Точки установки и подъема верхней стальной колонны расположены в верхней части стальной колонны, а для подъема используются четыре временные соединительные проушины;

2. Перед подъемом необходимо удалить грязь и плавающую ржавчину с верхней поверхности нижней стальной колонны и нижней поверхности этой стальной колонны, чтобы обеспечить плотный контакт стыковых поверхностей верхней и нижней стальных колонн;
3. После подъема стальной колонны на место ее центральная линия должна совпадать с осевой линией нижней части стальной колонны с учетом всех аспектов. Подвижную двойную фанеру следует плавно вставить в соответствующую установочную проушину колонны нижней секции, на соединительные болты нарезать резьбу и соединить временную соединительную фанеру.

2.4 Стыковка стальной колонны с открытой стенкой 2

Примечание: 1. Точки установки и подъема верхней стальной колонны расположены в верхней части стальной колонны, а для подъема используются четыре временные соединительные проушины;

2. Перед подъемом необходимо удалить грязь и плавающую ржавчину с верхней поверхности нижней стальной колонны и нижней поверхности этой стальной колонны, чтобы обеспечить плотный контакт стыковых поверхностей верхней и нижней стальных колонн;
3. После того, как стальная колонна будет поднята на место, ее центральная линия должна совпадать с осевой линией нижней части стальной колонны, и следует учитывать все стороны. Подвижная двойная фанера должна плавно вставиться в соответствующую установочную проушину нижней колонны, соединительные болты должны быть нарезаны резьбой, а временная соединительная фанера должна быть соединена;
4. Верхняя поверхность нижней стальной колонны должна быть фрезерована, а точность обработки сварной облицовочной плиты в колонне должна строго проверяться, чтобы предотвратить невозможность плавного соединения верхней и нижней стальных колонн из-за деформации сварной облицовочной плиты.
