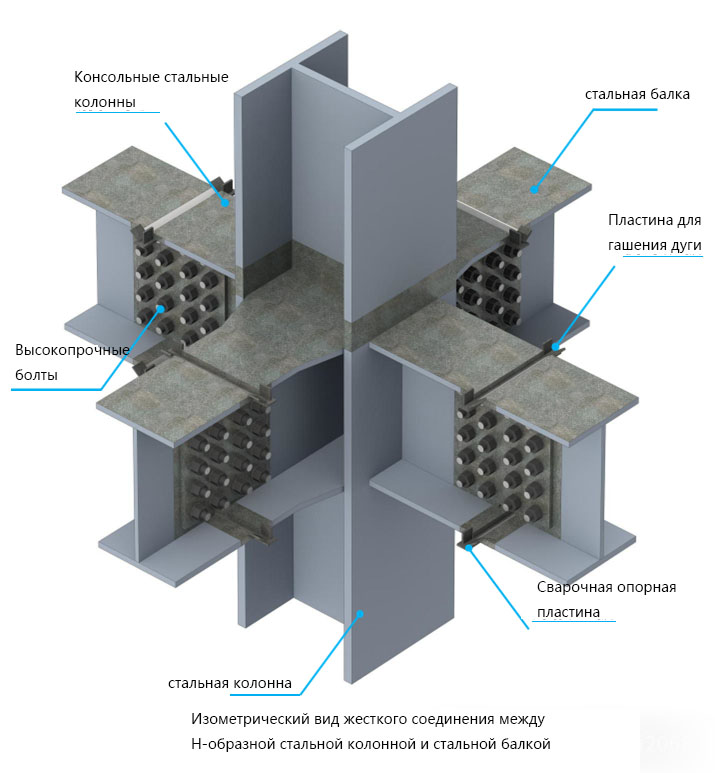

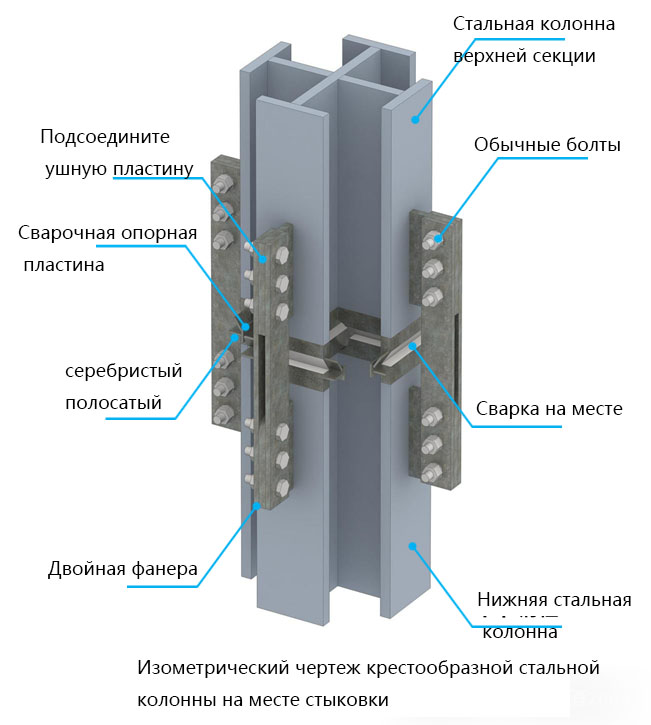

Углубленное производство стальных конструкций – [Трехмерный атлас процессов стандартизации технического качества] – Дает интуитивное представление о стальных конструкциях: Глава 2 «Рамная конструкция».

Раздел 4. Соединение первичной и вторичной балки

4.1 Первичные и вторичные балки просто соединяются с узлами

Примечание: 1. Стенка стальной второстепенной балки H-образной формы и проушина главной стальной балки соединены болтами, а верхняя и нижняя полочные пластины приварены к соединительной пластине главной стальной балки. Или верхняя и нижняя полки и перегородки привариваются к выступам главной стальной балки;

2. Стальные балки соединяются с помощью рифленых сварных швов с полным проваром с соблюдением соответствующих национальных спецификаций и правил «Спецификаций сварки стальных конструкций GB50661». Форма и размер рифленых сварных швов с полным проваром изготавливаются на заводе по производству стальных конструкций.

4.2 Первичные и второстепенные шарнирные узлы балк

Примечание: 1. Стенка стальной второстепенной балки H-образной формы и опорная пластина главной стальной балки соединены болтами, а верхнюю и нижнюю полки соединять не нужно.

Раздел 5. Подключение поддержки

5.1 Опорное болтовое соединение между колоннами Рисунок

Примечание: 1. Стенки, а также верхние и нижние полки несущих стальных балок между колоннами и поясками стальных колонн соединены высокопрочными болтами;

2. При затяжке высокопрочных болтов затягивайте их от середины к обоим концам или вокруг соединительной пластины.

5.2 Опорное сварочное соединение между колоннами

Примечание: 1. Несущие стальные балки между колоннами и пояски стальных колонн цельносварные;

2. Сварные швы с полным проваром для опорных пазов между колоннами должны выполняться в соответствии с «Правилами по сварке стальных конструкций GB50661» и другими соответствующими национальными спецификациями и правилами. Форма и размер канавок сварных швов с полным проваром должны быть выполнены на заводе-изготовителе стальных конструкций.

5.3 Узлы опоры с ограничением устойчивости

Примечание: 1. Распространенные опоры, ограничивающие продольный изгиб, бывают двух типов: залитые цементом и из чистой стали. Тип затирки означает, что сдерживающим материалом является бетон, а тип чистой стали означает, что во всем изделии используется только сталь;

2. Процесс строительства и монтажа опор, ограничивающих продольный изгиб, представляет собой: предварительную подготовку → монтаж закладных деталей (бетонная конструкция) → установку узловых плит → транспортировку опор → временную установку и фиксацию опор → соединение опор → определение точки соединения → противопожарное и антикоррозионное покрытие → соединение со стеной (в месте опоры имеется заполняющая стена);
3. В том же проекте опоры, ограничивающие продольный изгиб, должны быть испытаны и проверены в соответствии с конструктивной формой опоры, материалом опорной стали и несущей способностью. Коэффициент выборки составляет 2%. Для каждой категории должен быть как минимум один образец для испытаний, а компоненты после отбора проб не могут быть использованы для основной конструкции.

Раздел 6 Соединение балки и закладной пластины

6.1 Узлы установки встроенной платы

Описание: 1. Процесс изготовления закладных панелей: связывание стальных стержней → расположение и маркировка → установка закладных панелей → сварка и крепление → заливка бетона;

2. После завершения измерения, проверки и позиционирования закладную пластину следует приварить и прочно зафиксировать стальными стержнями;
3. После снятия бетонной опалубки необходимо измерить высоту и положение установки стальных балок и приварить временные проушины для облегчения последующей установки стальных балок;
4. При углублении размеров закладных деталей следует учитывать запас в 20 мм.

6.2 Шарнирные узлы

Инструкции: 1. Сначала установите соединительную проушину стальной балки, измерьте и проверьте, а затем прочно приварите;

2. Стенка стальной балки Н-образной формы и соединительные пластины с проушинами соединены высокопрочными болтами. Плиты с проушинами могут быть соединены с одинарными или двойными пластинами с проушинами в соответствии с требованиями конструкции;
3. При затяжке высокопрочных болтов затягивайте их от середины к обоим концам или вокруг соединительной пластины;
4. Второй метод установки: стальная балка и соединительная проушина сначала соединяются, затем устанавливаются на временную соединительную пластину встроенной пластины, а затем свариваются и фиксируются после позиционирования.

6.3 Просто подключите узел

Инструкции: 1. Сначала установите соединительную пластину стальной балки, а затем прочно приварите ее после измерения и проверки;

2. Стенка стальной балки Н-образной формы и соединительные пластины с проушинами соединены высокопрочными болтами. Плиты с проушинами могут быть соединены с одинарными или двойными пластинами с проушинами в соответствии с требованиями конструкции. К закладной пластине приварены верхняя и нижняя полочные пластины;
3. Стальные балки соединяются с помощью сварных швов с канавками с полным проплавлением и соответствуют «Спецификациям сварки стальных конструкций GB50661» и другим соответствующим национальным спецификациям и правилам. Форма и размер сварных швов с полным проплавлением изготавливаются на заводе по производству стальных конструкций.
