Углубленное производство стальных конструкций — [Трехмерный атлас процессов стандартизации технического качества] — дает вам интуитивное понимание стальных конструкций: Глава 2 «Структура структуры»

Раздел 3 Соединение балки-колонны

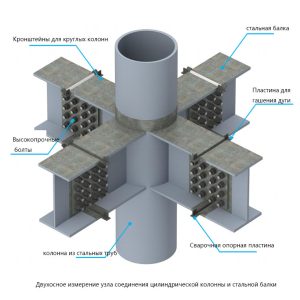

3.1 Узел жесткого соединения балка-колонна 1

Описание:

1. Стенка стальной балки H-образной формы и соединительная пластина стальной колонны соединены высокопрочными болтами, а верхняя и нижняя полочные пластины приварены к стальной колонне;
2. Стальные балки соединяются с помощью рифленых сварных швов с полным проваром с соблюдением соответствующих национальных спецификаций и правил «Спецификаций по сварке стальных конструкций GB50661-2011». Форма и размер рифленых сварных швов с полным проваром изготавливаются на заводе по производству стальных конструкций;
3. Длина сварочной опорной пластины и пластины для гашения дуги, выступающей из полки стальной балки, не должна быть менее 10 мм.

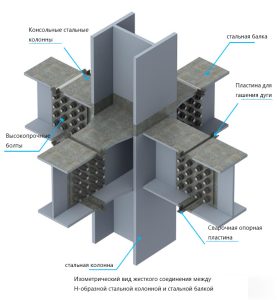

3.2 Узел жесткого соединения балка-колонна 2

Примечание: 1. Стенка стальной балки H-образной формы и стенка пояска стальной колонны соединены высокопрочными болтами, а верхняя и нижняя полки приварены встык к полкам пояса стальной колонны;

2. Стальные балки соединяются с помощью рифленых сварных швов с полным проваром с соблюдением соответствующих национальных спецификаций и правил «Спецификаций по сварке стальных конструкций GB50661-2011». Форма и размер рифленых сварных швов с полным проваром изготавливаются на заводе по производству стальных конструкций;
3. Длина сварочной опорной пластины и пластины для гашения дуги, выступающей из полки стальной балки, не должна быть менее 10 мм.

3.3 Узел жесткого соединения балка-колонна 3

Примечание: 1. Стенка стальной балки H-образной формы и стенка пояска стальной колонны соединены высокопрочными болтами, а верхняя и нижняя полки приварены встык к полкам пояса стальной колонны;

2. Стальные балки соединяются с помощью рифленых сварных швов с полным проваром с соблюдением соответствующих национальных спецификаций и правил «Спецификаций по сварке стальных конструкций GB50661-2011». Форма и размер рифленых сварных швов с полным проваром изготавливаются на заводе по производству стальных конструкций;
3. Длина сварочной опорной пластины и пластины для гашения дуги, выступающей из полки стальной балки, не должна быть менее 10 мм.

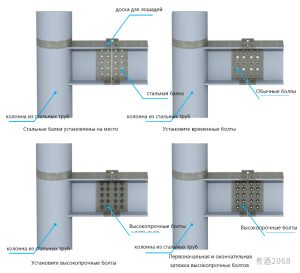

3.4 Последовательность построения жестких соединений балка-колонна

Примечание: 1. Число временных рядовых болтов для соединения стальных балок должно быть не менее 1/3 числа узлов и не менее 2;

2. Длина сварочной опорной пластины и дугогасительной пластины, выступающей из полки стальной балки, не должна быть менее 10 мм;
3. После того, как сварка завершена и проверена в соответствии с требованиями к марке сварного шва, дугогасительная пластина должна быть удалена, не повреждая основной материал. Используйте проволочную щетку, чтобы удалить ржавчину. Степень удаления ржавчины должна быть не ниже Ст2. Используйте заводскую краску, чтобы перекрасить ее на месте.

3.5 Балочно-колонный шарнирный узел 1

Примечание: 1. Стенка стальной балки H-образной формы и проушины стальной колонны соединены высокопрочными болтами. Ушные пластины могут быть соединены с одинарными или двойными ушными пластинами в соответствии с требованиями конструкции;

2. При затяжке высокопрочных болтов затягивайте их от середины к обоим концам или вокруг соединительной пластины.

3.6 Балочно-колонный шарнирный узел 2

Примечание: 1. Стенка стальной балки H-образной формы и проушины стальной колонны соединены высокопрочными болтами. Ушные пластины могут быть соединены с одинарными или двойными ушными пластинами в соответствии с требованиями конструкции;

2. При затяжке высокопрочных болтов затягивайте их от середины к обоим концам или вокруг соединительной пластины..

3.8 Узел углового раскоса соединения балки с колонной

Примечание: 1. Стальные балки Н-образной формы и стальные колонны соединяются высокопрочными болтами или сваркой;

2. Угловые раскосы соединяются с верхней или нижней полкой стальной Н-образной балки с помощью болтов;
3. Угловые раскосы обычно изготавливаются на заводе из угловой стали и соединяются высокопрочными болтами.
