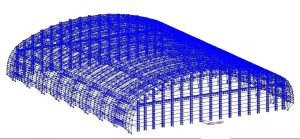

Конструкции с верхними и нижними растяжками в угольных навесах из стальных конструкций

1. Верхние ванты: ванты создают восходящее предварительное напряжение в арочной ферме, образуя самобалансирующуюся систему «ванты-арка», которая способна как компенсировать изгибающий момент, возникающий под действием части вертикальной нагрузки, так и уравновешивать горизонтальное растяжение арки, что повышает жесткость конструкции и уменьшает прогиб в середине пролета.
2. Материалы и технические характеристики тросов


   （элемент）	Материалы	Технические характеристики	Номинальная нагрузка разрушения / кН
   （нижняя стуна）	PES φ5*151 Полупараллельный стальной трос	Φ83	4591

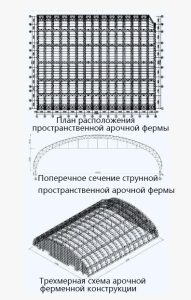

3. Конструкции арочных ферм с наземными тросами характеризуются большим пролетом, неравномерным распределением напряжений в хордовых элементах и значительной горизонтальной реакцией опор. Кроме того, в связи с требованиями к высоте проёма, предъявляемыми конструкциями для хранения угля, тросы не могут располагаться слишком низко. Для уменьшения прогиба арочной фермы, повышения жёсткости и общей устойчивости, а также снижения горизонтальной реакции опор необходимо обеспечить более равномерное распределение внутренних сил в элементах и максимально эффективное использование прочности материалов.
4. Натяжение в корпусе подвесного троса создает направленную вверх реакцию на арочную ферму через растяжки, что позволяет значительно компенсировать изгибающий момент в середине пролета, существенно снизить горизонтальную тягу в опорах, обеспечить более равномерное распределение внутренних сил в элементах фермы и в полной мере использовать прочность стали.
5. Материалы и количество основных элементов


   элемент	Материал	единица	Количество
   Ферма (главная ферма)	Q355B	тонна	3590
   поддержка	Растяжка из круглого проката Q355B-B	тонна	61.3
   трос	Растяжимая прочность двойного полиэтиленового троса должна составлять не менее 1670 Н/мм², а для защиты соединений и анкерных элементов от коррозии применяется горячее цинкование.	тонна	54.9
   Итого	3706.2

6. Основные элементы


   ферма		Сварной шарик	трос
   D114X4	D245X15.5	WS300X8	1670级  φ56 Веревка с высоким содержанием ванадия
   D140X4	D351X20	WSR350X10
   D180X6	D377X20	WSR400X12
   D219X6	D406X24	WSR450X14
   D219X8		WSR500X20
   D219X10		WSR600X25
   D219X14		WSR700X28
