Глава 1. «Портальные каркасы»

Раздел 1. Анкера и основания колонн

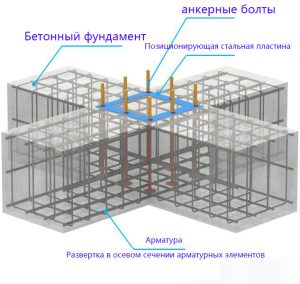

1.1 Чертеж пробного монтажа анкеров

Примечание

1. Порядок выполнения работ по установке анкерных болтов: связывание арматуры → разметка → установка позиционирующих пластин → закрепление позиционирующих пластин → установка анкерных болтов → сварка → защита резьбы;
2. За исключением верхней части, приваренной к установочной пластине, после завершения проверки и корректировки расположения нижняя часть анкерного болта должна быть закреплена с помощью арматурных стяжек с арматурой нижнего яруса;
3. Шлицы для сопротивления сдвигу должны быть установлены одновременно с заделыванием анкеров; рекомендуется использовать готовые стальные формы;
4. Резьбовые соединения смазываются консистентной смазкой, после чего обматываются изолентой или защищаются специальными муфтами.1.2 Узел шарнирной опоры с заполненным брусом

   Примечание：

   1. Стальные столбы с шарнирными опорами на этапе монтажа необходимо закрепить с помощью оттяжек, установив внизу клиновидные металлические блоки для дополнительной фиксации, а также своевременно соединить их с соседними стальными столбами в единую устойчивую конструкцию;
   2. После выравнивания стальных колонн следует провести повторную заделку цементным раствором. Верхнюю часть фундамента коротких колонн необходимо зачистить и придать ему шероховатую поверхность. Заделочный раствор должен обладать микрорасширяющимися свойствами. Толщина слоя повторной заделки должна быть не менее 50 мм и не более 100 мм; при диаметре анкерных болтов более 42 мм толщина не должна быть менее 100 мм;
   3. Перед установкой стальных колонн пазы для сопротивления сдвигу необходимо очистить и зачистить, проверить размеры и убедиться в отсутствии посторонних предметов внутри;
   4. Прижимные пластины болтов основания колонны привариваются к опорной плите стальной колонны; сварной шов должен быть угловым, его высота не должна быть меньше 1/2 высоты прижимной пластины;
   5. Для затяжки гаек анкерных болтов необходимо на этапе детализации проекта предусмотреть достаточное рабочее пространство.

1.3 Узел соединения опоры с колонной без заполнения

Примечание：

1. В конструкции анкерных болтов для жестко закрепленных опор колонн предусмотрено не менее 6 штук; соединение стальной колонны с анкерными болтами должно быть жестким;
2. При монтаже жестких опор колонн после формирования стабильного блока из отдельных элементов и завершения выравнивания в последнюю очередь выполняется устройство слоя вторичной заливки; толщина слоя вторичной заливки обычно составляет не менее 50 мм и не должна превышать 100 мм; при диаметре анкерных болтов более 42 мм толщина не должна быть менее 100 мм;
3. В жестких опорах колонн, как правило, не устанавливаются шпонки, предотвращающие сдвиг;
4. Количество затягивающих гаек составляет две; прижимная пластина и нижняя пластина стальной колонны крепятся с помощью сварки; сварной шов выполняется в углу, его высота не должна быть менее 6 мм;
5. Для затяжки гаек анкерных болтов необходимо предусмотреть достаточное рабочее пространство на этапе детализации проекта.

1.4 Узел соединения опоры с колонной без заполнения

1. В зависимости от размеров анкерных болтов и требований к точности позиционирования следует выбрать крепление с помощью типовых опор; 2. Количество анкерных болтов в основании жестко соединенной колонны должно составлять не менее 6 штук; соединение стальной колонны с анкерными болтами должно быть жестким; 3. При монтаже жесткого основания колонны после формирования стабильного блока из отдельных элементов и завершения выравнивания следует выполнить укладку второго слоя бетона; толщина второго слоя бетона обычно составляет не менее 50 мм и не должна превышать 100 мм; при диаметре анкерных болтов более 42 мм толщина не должна быть менее 100 мм; 4. В жестких опорах колонн, как правило, не устанавливаются шпонки, предотвращающие сдвиг; 5. Количество затягивающих гаек составляет две; прижимная пластина и нижняя пластина стальной колонны соединяются сваркой; сварной шов выполняется в углу, его высота не должна быть менее 6 мм; 6. Для затяжки гаек анкерных болтов необходимо предусмотреть достаточное рабочее пространство на этапе детализации проекта.

Раздел 2. Опорная система

2.1 Распорки из круглого проката между колоннами

Примечание：

1. Опоры из круглого проката обычно применяются для центральных стальных колонн и образуют опорную систему в сочетании с растяжками;
2. Круглый прокат и стальные пластины свариваются с обеих сторон на заводе, а на месте монтажа соединяются со стальными колоннами с помощью одноотверстных шарнирных соединительных болтов;
3. Натяжение винтов «корзинка» осуществляется после завершения монтажа двух соседних рядов стальных колонн; после выравнивания они затягиваются с помощью инструмента, при этом круглый прокат должен быть выпрямлен, а линия не должна прогибаться;
4. Винты с корзиной обычно изготавливаются из оцинкованной стали.
