Детализация и изготовление металлоконструкций — [Атлас трехмерных чертежей по стандартизации технологий, качества и процессов] — наглядное руководство по металлоконструкциям

Раздел 7. Система балок крана

7.1 Узлы консолей балок крана

Примечания:

1. Консоли балки крана и стальные колонны свариваются в заводских условиях в единое целое; основным контрольным показателем является угол перпендикулярности между верхней поверхностью консоли и стальной колонной, при этом отклонение по горизонтали не должно превышать 1 мм;
2. При монтаже на месте основными контрольными показателями являются вертикальность стальных колонн и верхней поверхности консолей.

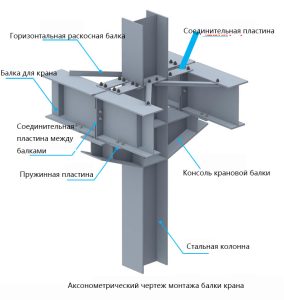

7.2 Узлы крепления балки крана

Примечания:

1. Порядок монтажа балок крана: монтаж стальных колонн → монтаж ферм крыши → монтаж системы раскосов → выравнивание → повторная заделка фундаментов колонн → подъем балок крана → установка соединительных пластин и угловых раскосов → монтаж соседних балок крана → соединение и закрепление балок крана → выравнивание → сварка пружинных пластин → завершение монтажа;
2. Все болты, не указанные на чертеже, являются высокопрочными болтами с фрикционным соединением;
3. После установки балки крана на место и монтажа соединительных пластин можно отцепить крюк и приступить к подъему следующей стальной балки;
4. Все сварные швы, не указанные на чертеже, являются угловыми;
5. Ровность балок крана должна соответствовать требованиям к допустимым отклонениям при монтаже стальных балок крана, изложенным в стандарте GB50205-2001 «Нормы приемки качества строительства стальных конструкций».

Глава 2. Каркасная конструкция

Раздел 1. Опоры колонн

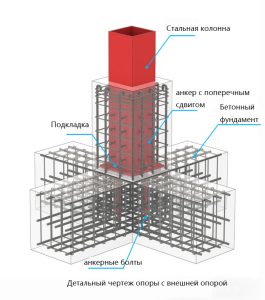

1.1 Открытый фундаментный столб

Примечания:

1. На этапе монтажа стальных колонн шарнирные опоры необходимо натянуть с помощью оттяжек, закрепить в нижней части с помощью клинообразных металлических блоков и своевременно соединить с соседними стальными колоннами, чтобы сформировать единую устойчивую конструкцию;
2. После выравнивания стальных колонн следует провести повторную заделку цементным раствором. Верхнюю часть фундамента коротких колонн необходимо зачистить и придать шероховатость. Поскольку цементный раствор обладает свойствами микрорасширение, толщина слоя повторной заделки должна быть не менее 50 мм и не более 100 мм; при диаметре анкерных болтов более 42 мм толщина не должна быть менее 100 мм;
3. Перед установкой стальных колонн пазы для сопротивления сдвигу необходимо очистить, придать им шероховатость и проверить размеры; внутри не должно быть посторонних предметов;
4. Припоить подкладку болтов основания колонны к нижней плите основания стальной колонны; сварной шов должен быть угловым, его высота не должна быть меньше 1/2 высоты подкладки.

1.2 Опорные опоры

Примечания:

1. На этапе монтажа стальных колонн шарнирные опоры необходимо натянуть с помощью оттяжек, закрепить в нижней части с помощью клинообразных металлических блоков и своевременно соединить с соседними стальными колоннами, чтобы сформировать единую устойчивую конструкцию;
2. После выравнивания стальных колонн следует провести повторную заделку бетоном. Верхнюю часть фундамента коротких колонн необходимо зачистить до шероховатости. Поскольку заделочный раствор обладает микрорасширяющимися свойствами, толщина слоя повторной заделки должна быть не менее 50 мм и не более 100 мм; при диаметре анкерных болтов более 42 мм толщина не должна быть менее 100 мм;
3. Припоить подкладку болтов основания колонны к опорной плите стальной колонны; сварной шов должен быть угловым, его высота не должна быть меньше 1/2 высоты подкладки.
