Простые шаги и идеи проектирования стальных конструкций.
2026-08-10

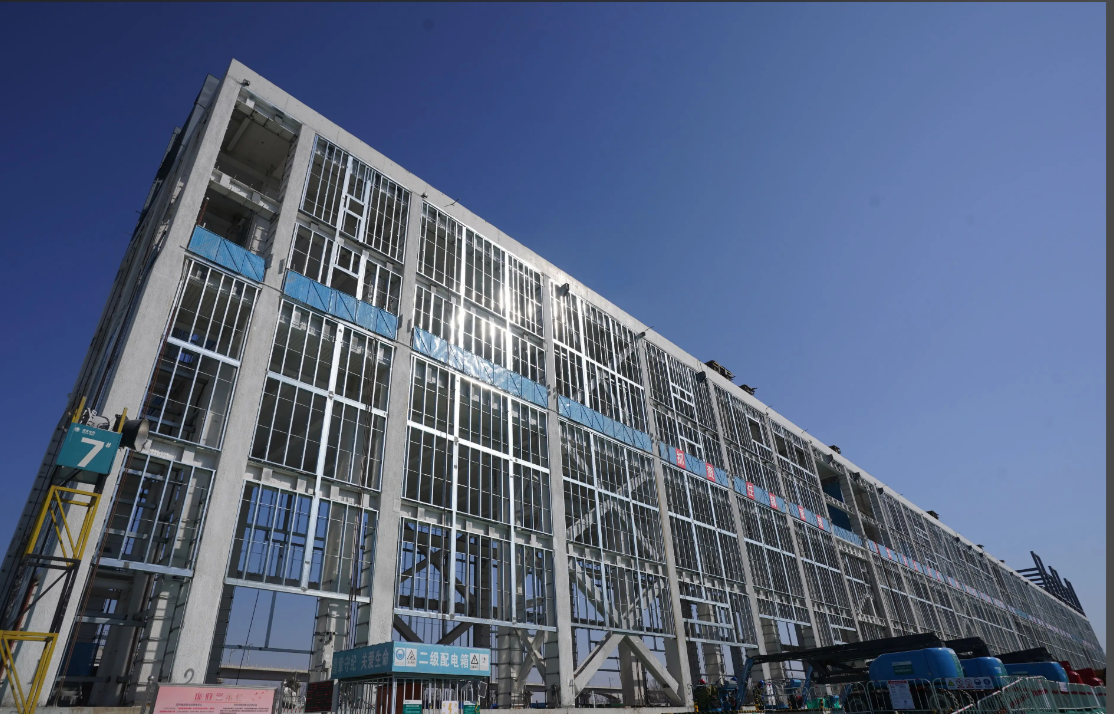

1.Определите, подходит ли данная конструкция для использования стальных конструкций.
Стальные конструкции обычно используются для высотных зданий, конструкций с большими пролетами, сложных форм, тяжелых грузов или большой грузоподъемности кранов, конструкций, подверженных значительной вибрации, а также конструкций, требующих мобильности или частой сборки и разборки. Проще говоря, они используются для небоскребов, стадионов, оперных театров, мостов, телебашен, скульптур, складов, заводов, жилых домов, горных сооружений и временных конструкций. Это соответствует присущим стальным конструкциям характеристикам.
2.Выбор конструкции и планировка.
Выбор и проектирование несущих конструкций представляют собой качественную оценку сооружения. Ввиду широкого спектра последствий, эта оценка должна проводиться под руководством опытных инженеров. Данный раздел содержит лишь краткий обзор; для получения более подробной информации обратитесь к соответствующим профессиональным изданиям.
На протяжении всего процесса проектирования стальных конструкций следует уделять особое внимание «концептуальному проектированию», особенно на этапах выбора и компоновки несущих конструкций. Для задач, которые трудно точно проанализировать или которые не указаны в нормативных документах, принципы проектирования, вытекающие из механических взаимосвязей между всей несущей системой и ее подсистемами, механизмов разрушения, сейсмических повреждений, экспериментальных явлений и инженерного опыта, могут быть использованы для определения компоновки и детальных строительных мер для несущей конструкции с целостной точки зрения. Ранняя и эффективная концептуализация, сравнение и выбор часто приводят к созданию конструктивных схем, которые легко рассчитать вручную, имеют четкие механические взаимосвязи и качественную точность, избегая ненужных и трудоемких вычислений на этапе структурного анализа. Кроме того, это служит основной основой для оценки надежности данных, полученных в результате компьютерного анализа внутренних сил.
К стальным конструкциям обычно относятся каркасы, плоские фермы, пространственные каркасы (оболочки), вантовые мембранные конструкции, легкие стальные конструкции и башни/мачты. Теории и технологии их проектирования в основном достаточно развиты. Однако некоторые проблемы остаются нерешенными, или отсутствуют простые и практичные методы проектирования, например, устойчивость пространственных каркасных оболочек. При выборе типа конструкции следует учитывать характеристики различных конструктивных форм. На промышленных предприятиях, где присутствуют большие подвесные или крупномасштабные движущиеся нагрузки, вместо портальных каркасов можно рассмотреть пространственные каркасы. Компоновка конструкции должна быть всесторонне продумана с учетом характеристик системы, распределения нагрузки и ее характера. Как правило, она должна обладать равномерной жесткостью, четкой механической моделью и максимально ограничивать диапазон воздействия больших или движущихся нагрузок, обеспечивая их передачу на фундамент по наиболее прямому пути.
В каркасных конструкциях расположение второстепенных балок на плане этажа иногда может быть скорректировано для изменения направления передачи нагрузки в соответствии с различными требованиями. Как правило, второстепенные балки располагаются вдоль более короткого направления для уменьшения поперечного сечения, но это увеличивает поперечное сечение основных балок, уменьшает высоту этажа и иногда не соответствует требованиям к колоннам верхнего этажа. В таких случаях опора второстепенных балок на более короткие основные балки может привести к уменьшению размеров второстепенных балок при сохранении основных балок и колонн.
3.Предполагаемое поперечное сечение
После завершения проектирования конструкции требуется предварительная оценка поперечных сечений элементов. В основном это включает в себя предположение формы и размеров поперечного сечения балок, колонн и опор. Стальные балки могут быть изготовлены из швеллера, прокатных или сварных двутавровых балок и т. д. В зависимости от нагрузки и условий крепления высота поперечного сечения обычно выбирается в пределах от 1/20 до 1/40 пролета. Определение ширины полки на основе расстояния между боковыми опорами балок с использованием предела 1/b позволяет избежать сложных расчетов общей устойчивости стальных балок; этот метод очень популярен. После определения высоты поперечного сечения и ширины полки можно оценить толщину листа в соответствии с положениями норм по локальной устойчивости.
Размеры поперечного сечения колонн рассчитываются на основе коэффициента стройности. Обычно 50 < λ < 150, при этом наиболее простой выбор составляет около 80. В зависимости от того, является ли нагрузка осевым сжатием, двусторонним изгибом или односторонним изгибом, могут быть выбраны стальные трубы или двутавровые балки. Конструктивные требования к поперечным сечениям значительно различаются в зависимости от конструкции. Например, пределы локальной устойчивости пластинчатых элементов, характерные для стальных конструкций, сильно различаются между стандартными и легкими стальными нормами. Кроме того, нет фиксированных требований к выбору формы поперечного сечения элементов; инженеры-конструкторы должны рационально выбирать безопасные, экономичные и эстетически привлекательные поперечные сечения, исходя из напряженного состояния элементов.
4.Структурный анализ
В современном проектировании стальных конструкций структурный анализ обычно является линейно-упругим, и эффекты P-Δ и p-δ следует учитывать, когда это позволяют условия. Некоторые современные программы для конечно-элементного анализа (КЭМ) могут частично учитывать геометрическую нелинейность и упругопластические свойства стали, обеспечивая условия для более точного структурного анализа. Не все структурные анализы требуют программного обеспечения. Для типичных конструкций внутренние силы и деформации можно получить непосредственно из справочников, таких как учебники по механике; простые конструкции можно анализировать с помощью ручных расчетов. Только сложные конструкции требуют моделирования, запуска программ и выполнения детального структурного анализа.
